補償導線SC-HB-FFP-2*1.0
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
補償導線SC-HB-FFP-2*1.0
1、用途：
補償導線SC-HB-FFP-2*1.0是在一定溫度范圍內（包括高溫、常溫）具有與匹配的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。1.本產品適用于分度號為S、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測量精度。
2：補償導線SC-HB-FFP-2*1.0使用條件： (1) 工作溫度：耐熱用：***高200和260兩種； 一般用：***高70和105兩種。 (2) ***低環境溫度：氟塑料絕緣和護套電纜：固定敷設-60，非固定敷設-20； 聚氯乙烯絕緣和護套電纜：固定敷設-40，非固定敷設-15。 (3) ***小彎曲半徑：聚氯乙烯絕緣和護套電纜非鎧裝電纜不小于電纜外徑的6倍，氟塑料絕緣和護套非鎧裝電纜不小于電纜外徑的10倍，鎧裝電纜不小于電纜外徑的12倍。
絕緣材料：氟塑料絕緣 顏色：正極為紅色 負極為綠色
導體材質：正極為銅Cu----負極為銅鎳0.6 熱電 多股結構
屏蔽材料：對屏銅絲屏蔽、加總屏
鎧裝材料：無
護套材料：氟塑料護套
絕緣電阻: 100MΩ.km
電壓試驗：1000 V/1min
阻燃性能：符合GB/T18380-2001阻燃標準中A、 B、 C類規定
熱電動勢及允差：精密級 646±30（±2.5℃）
導線溫度：0~180℃
熱電偶測量端溫度：1000 ℃
SC-HB-FPFP補償電纜
導線規格 | A類導體 | R類導體 | 20℃時往復電阻≤Ω/m |
2×0.5 mm2 | 1/0.80 | 7/0.30 | 2.2 |
2×1.0 mm2 | 1/1.13 | 7/0.43 | 1.1 |
2×1.5 mm2 | 1/1.37 | 7/0.52 | 0.73 |
2×2.5 mm2 | 1/1.76 | 19/0.41 | 0.44 |
3、產品品種、規格、結構型式 (1) 產品品種及型號：見表1
產品名稱 | 型 號 | 配用熱電偶 | 熱電偶分度號 |
銅-銅鎳補償型導線（電纜） | SC | 鉑銠10-鉑熱電偶 鉑銠13-鉑熱電偶 | S |
鐵-銅鎳補償型導線（電纜） 銅-銅鎳補償型導線（電纜） | KCA KCB | 鎳鉻-鎳硅熱電偶 | K |
鎳鉻-鎳硅延長型導線（電纜） | KX | 鎳鉻-鎳硅熱電偶 | K |
鐵-銅鎳補償型導線（電纜） 鎳鉻硅-鎳硅延長型導線（電纜） | NC NX | 鎳鉻硅-鎳硅熱電偶 | N |
鎳鉻-銅鎳延長型導線（電纜） | EX | 鎳鉻-銅鎳熱電偶 | E |
鐵-銅鎳延長型導線（電纜） | JX | 鐵-銅鎳熱電偶 | J |
銅-銅鎳延長型導線（電纜） | TX | 銅-康銅鎳電偶 | T |
(2) 產品規格：見表2 表2
名 稱 | 導體標稱截面mm2 | 導體結構 mm | |||
補償導線 | 補償電纜 | A | B | ||
線芯對數 | 1 | 二線組：124對 三線組：119對 | 0.5 | 1/Φ0.80 | 7/Φ0.30 |
1.0 | 1/Φ1.13 | 7/Φ0.43 | |||
1.5 | 1/Φ1.37 | 7/Φ0.52 | |||
2.5 | 1/Φ1.76 | 19/Φ0.41 | |||
注： 補償導線規格為：2*導體標稱截面，補償電纜規格為：芯數*2*導體標稱截面，推薦的線對 為：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。 根據用戶的要求可提供阻燃型、耐火型、低煙低鹵型、低煙無鹵型補償電纜以及耐熱硅橡膠絕緣和護套補償電纜。訂貨時需注明即可。 4、技術要求 (1) 補償導線及補償電纜合金導體和絕緣層顏色：見表3
表3

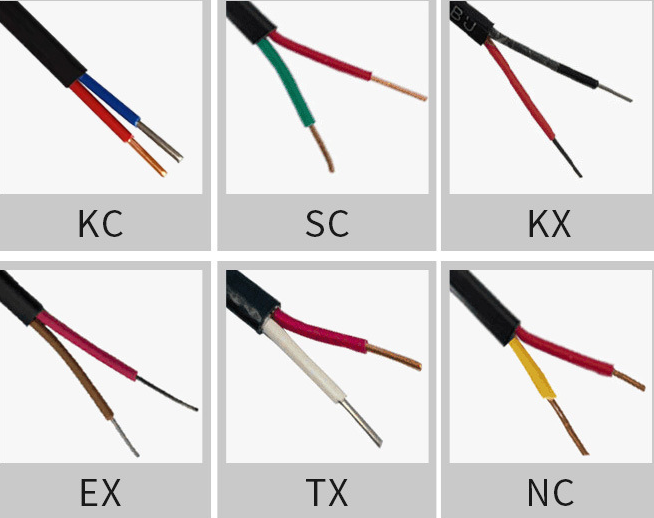

產品型號 | 補償導線及電纜線芯 | 絕緣層著色 | 配用熱電偶 分度號 | ||
正極 | 負極 | 正極 | 負極 | ||
SC | 銅 | 銅鎳0.6 | 紅 | 綠 | S(鉑銠10-鉑) R(鉑銠13-鉑) |
KCA | 鐵 | 銅鎳22 | 紅 | 藍 | K(鎳鉻-鎳硅) |
KCB | 銅 | 銅鎳40 | 紅 | 藍 | |
KX | 鎳鉻10 | 鎳硅 | 紅 | 黑 | |
EX | 鎳鉻10 | 銅鎳45 | 紅 | 棕 | E(鎳鉻-銅鎳) |
JX | 鐵 | 銅鎳45 | 紅 | 紫 | J(鐵-銅鎳) |
TX | 銅 | 銅鎳45 | 紅 | 白 | T(銅-銅鎳 |
NC | 鐵 | 銅鎳18 | 紅 | 灰 | N(鎳鉻硅-鎳硅) |
NX | 鎳鉻硅 | 鎳硅 | 紅 | 灰 | |
(2) 補償導線及補償電纜使用分類、等級標志及護套著色：見表4 表4
使用分類 | 標志代號 | 允差等級及標志 | 護套著色 | |||
普通級 | 精密級 | 普通級 | 精密級 | 本安型 | ||
一般用 | G | 省 | S | 黑色 | 灰色 | 藍色 |
耐熱用 | H | 黑色 | 灰色 | 藍色 | ||
