產品描述

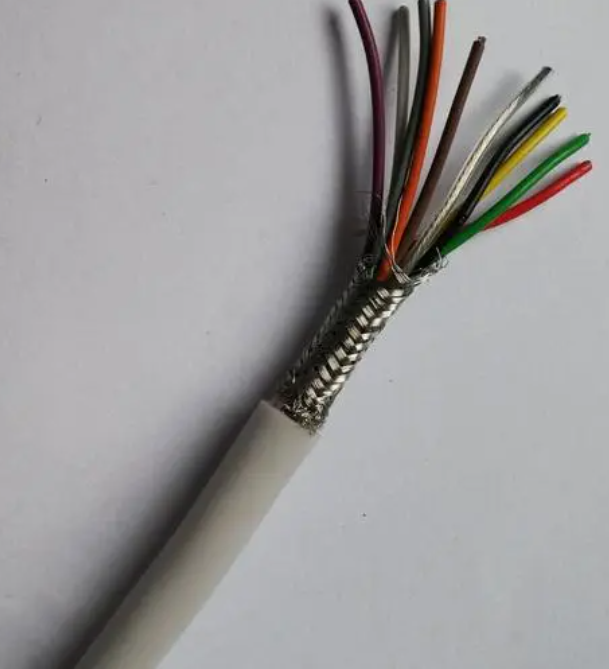

低煙無鹵阻燃信號電纜WDZ-PYYP WDZ-PYJYP
近十年來，阻燃電線電纜得到了普遍的推廣應用，而其固有缺陷也逐步為人們所認識。由于傳統阻燃電纜的絕緣和護套材料，廣泛地采用含鹵聚合物（例如氨丁橡膠、聚氯乙烯等）和添加鹵素阻燃劑組合而成的混合物，雖然這些傳統的阻燃材料具有優良的阻燃性能，但是當它們與火焰接觸，在熱分解和燃燒過程中，會產生大量的有毒腐蝕性鹵化氫所體和煙霧，從而妨礙救火和人員疏散，并且腐蝕儀器和設備，造成所謂“二次災害”。
無鹵低煙阻燃信號電纜產品，克服了傳統儀表和計算機輸入用阻燃信號電纜的缺點，不含鹵素，燃燒發煙量低，能見度好，有利于救火和人員疏散，避免了“二次災害”的影響，是傳統阻燃電纜的換代型產品。
執行標準:
低煙無鹵阻燃信號電纜WDZ-PYYP WDZ-PYJYP執行企業標準.
適用范圍
低煙無鹵阻燃信號電纜WDZ-PYYP WDZ-PYJYP適用于一切要求電纜阻燃的場合，特別適用于核電站、地鐵、艦船、高層建筑、醫院等要求高安全的重要場所的回路儀表、信號及測量系統。
低煙無鹵阻燃信號電纜WDZ-PYYP WDZ-PYJYP產品特點
1、電纜燃燒時鹵化氫氣體釋放量低，按IEC60754和GB/T17650標準試驗，pH值≥
4.3，電導率≤10μS/mm。
2、電纜燃燒發煙量試驗，透光率高，按IEC61034和GB/T17651標準試驗，秀光率≥
60﹪。
3、電纜采用聚烯烴絕緣，提高了絕緣電阻，降低了工作電容，改善了電纜信號傳輸質量。交聯聚乙烯絕緣電纜的工作溫度等級為90℃，電纜使用壽命可達40年。
4、設計有不同阻燃等級產品，能適應不同敷設環境的要求。
型號、規格
| 名 稱 | 使用范圍 | ||
A | B | C | ||
WDZ-PYYP | 銅芯聚乙烯絕緣銅絲編織屏蔽聚烯烴護套無鹵低煙阻燃信號電纜 | 敷設在室內、電纜溝、管道等一般固定場合 | ||
WDZ-PYJYP | 銅芯交聯聚乙烯絕緣銅絲編織屏蔽聚烯烴護套無鹵低煙阻燃信號電纜 | |||
WDZ-PYYP-23 | 銅芯聚乙烯絕緣銅絲編織屏蔽鋼帶鎧裝聚烯烴護套無鹵低煙阻燃信號電纜 | 敷設在室內、電纜溝、管道、直理等需要承受較大的機械壓力的固定場合 | ||
WDZ-PYJYP-23 | 銅芯交聯聚乙烯絕緣銅絲編織屏蔽鋼帶鎧裝聚烯烴護套無鹵低煙阻燃信號電纜 | |||
注：A類、B類、C類指電纜成束燃燒的阻燃特性等級，是完整型號的一部分，實際選用時，應放在WDZ的后面，如WDZB-PYJYP。 產品規格
| 額定電壓 | 芯數 | 導體直徑 | ||
A | B | C | |||
WDZ-PYYP | 300/500 | 2×（1～37）或3（1～19） | 1.0 | ||
WDZ-PYYP-23 | 2×（1～37）或3×（1～19） | ||||
注：根據用戶需要，可以設計其他規格和結構導體，如7×0.39mm絞合導體。
結構簡圖
技術性能
1、燃燒性能
（1）鹵素氣體釋放量試驗，PH值≥4.3，電導率≤10Μs/mm。
（2）電纜燃燒發煙量試驗，透光率≥60﹪。
（3）電纜阻燃試驗，通過IEC60332-3和GB/T18380-2001規定的A類（或B類或C類）成束試驗。
2、電氣性能
（1）標稱直徑1.0mm的導體，20℃導體直流電阻不大于23.5Ω/KM。其它規格導體的直流電阻符合GB/T3956的規格。
（2）XLPE絕緣電纜90℃絕緣電阻常數不小于3.67MΩ·KM。
（3）電纜應經受1500V電壓試驗5min不擊穿。
（4）必要時，成品電纜應檢測電容參數指標。
電容參數指標
| 項目 | 成纜元件 | ||
對絞組 | 三線組 | 四線組 | ||
1 | 工作電容Nf/km不大于 | 120 | 120 | 120 |
3、電纜近似外徑
無鎧裝型電纜參照測量和計算機輸入用電纜中DJYJYP型，導體標稱截面為0.75mm2相應規格；鎧裝型電纜參照測量和計算機輸入用電纜中DJYJYP-22G型，導體標稱截面為0.75mm2相應規格。
使用特性
1、 XLPE絕緣電纜導體***高額定溫度為90℃,PE絕緣電纜導體***高額定溫度為70℃。
2、 電纜敷設時環境溫度不低于0℃。
3、 電纜允許的彎曲半徑：
無鎧裝層的電纜的電纜，應不小于電纜外徑的8倍；
有鎧裝層的電纜，應不小于電纜外徑的16倍。
電纜交貨長度
1、 交貨長度不小于100m。
2、 根據雙方協議，可以任何長度交貨。
3、 長度計量誤差應不超過±0.5﹪。
