產品描述

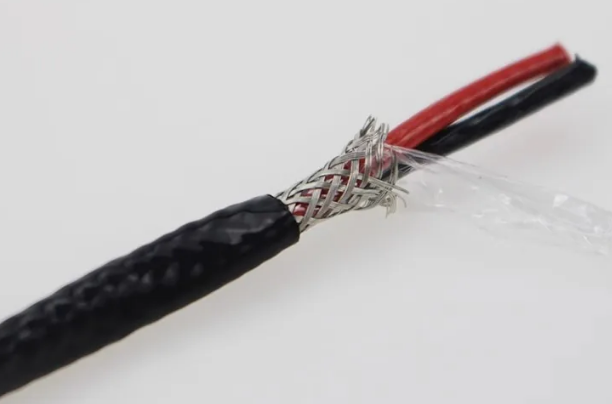

耐高溫控制電纜KFV KFF KFG
執行標準:耐高溫控制電纜KFV KFF KFG執行企業標準.
適用范圍
本產品適用于化工、石油、發電、冶金等工礦企業在高溫、低溫及各種惡劣環境中作電器、儀表連接線和自動化控制系統的信號傳輸線。
2、電纜導體長期允許工作溫度：
聚氯乙烯護套為：70℃、90℃、105℃。
氟塑料護套不超過200℃。
3、電纜的敷設溫度應不低于：固定敷設-60℃。非固定敷設-20℃。
4、推薦的允許變曲半徑：
氟塑料護套的電纜和鎧裝電纜，應不小于電纜外徑的12倍；
聚氯乙烯護套的電纜，應不小于電纜的10倍。
電纜名稱和型號
型號
| 名稱
|
KFF | 銅芯氟塑料絕緣及護套高溫控制電纜
|
KFFR | 銅芯氟塑料絕緣及護套高溫控制軟電纜
|
KFFP | 銅芯氟塑料絕緣及護套編織屏蔽高溫控制電纜
|
KFFP2 | 銅芯氟塑料絕緣及護套銅帶屏蔽高溫控制電纜
|
KFFRP | 銅芯氟塑料絕緣及護套編織屏蔽高溫控制軟電纜
|
KFFRP2 | 銅芯氟塑料絕緣及護套編銅帶屏蔽高溫控制軟電纜
|
KFF3F | 銅芯氟塑料絕緣及護套鋼絲鎧裝高溫控制電纜
|
KFV | 銅芯氟塑料絕緣聚氯乙烯護套高溫控制電纜
|
KFVR | 銅芯氟塑料絕緣聚氯乙烯護套高溫控制軟電纜
|
KFVP | 銅芯氟塑料絕緣聚氯乙烯護套編織屏蔽高溫控制電纜
|
KFVP2 | 銅芯氟塑料絕緣聚氯乙烯護套銅帶屏蔽高溫控制電纜
|
KFVP2-22 | 銅芯氟塑料絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝高溫控制電纜
|
KFVRP | 銅芯氟塑料絕緣聚氯乙烯護套編織屏蔽高溫控制軟電纜
|
KFVRP2 | 銅芯氟塑料絕緣聚氯乙烯護套銅帶屏蔽高溫控制軟電纜
|
KFV22 | 銅芯氟塑料絕緣聚氯乙護套套鋼帶鎧裝高溫控制電纜
|
KFV32 | 銅芯氟塑料絕緣聚氯乙護套套細鋼絲鎧裝高溫控制電纜
|
KFG | 銅芯氟塑料絕緣硅橡膠護套高溫控制電纜
|
KFGP | 銅芯氟塑料絕緣硅橡膠護套編織屏蔽高溫控制電纜
|
KFGR | 銅芯氟塑料絕緣硅橡膠護套高溫控制軟電纜
|
KFGRP | 銅芯氟塑料絕緣硅橡膠護套編織屏蔽高溫控制軟電纜
|
KFG2G | 銅芯氟塑料絕緣硅橡膠護套鋼帶鎧裝高溫控制電纜
|
注：本表中未列出的電纜型號可按下面的規定編制。
| |
型號說明
項目
| 代號
| 說明
|
系列代號 | K | 控制用 |
燃燒特性代號
| Z ZA ZB ZC N | 阻燃型 A級阻燃型 B級阻燃型 C級阻燃型 耐火型 |
絕緣材料代號 I | F | 聚全氟乙丙烯（氟塑料F46） |
屏蔽材料
| P P1 P2（PT） P3（PL） | 銅絲編織 鍍錫銅絲編織 銅帶（銅塑復合帶）繞包 鋁塑復合帶繞包 |
護套材料代號
| V F G 2 | 聚氯乙烯 聚全氟乙丙烯（F46） 硅橡膠 聚氯乙烯外護套 |
鎧裝代號
| 2 3 | 雙層鋼帶鎧裝 細鋼絲鎧裝 |
導體種類
| 1 2 5 | 單股導體（可省略） 七股絞合導體 多股軟導體 |
例：氟塑料絕緣氟塑料護套編織屏蔽阻燃A類控制電纜：7芯 標稱截面1.5mm2 ；
表示為： ZA-KFFP 7×1.5mm2
